電動圓形百葉閥

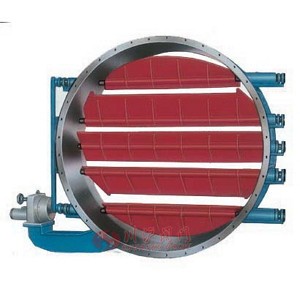

電動圓形百葉閥圖片

電動圓形百葉閥 型號：D9J41bW

電動圓形百葉閥也叫圓形百葉通風蝶閥，是用于通風除塵及煙氣的矩形管道系統，作調節流量用。 閥門除適用于矩形管道外，其結構特點、零部件材料、適用范圍及執行器技術參數等均與圓形百葉通風蝶閥相同。 閥門采用百葉多軸體結構，流體均勻，驅動力矩小，動作靈敏，性能可靠。

電動圓形百葉閥性能規范

型號 D9J41bW
適用介質 空氣、煙氣、粉塵
泄漏量 ≤3%
介質流速 ≤25m/s

電動圓形百葉閥零部件材質

零件名稱 閥體 百葉蝶板 閥桿 填料
材料 碳鋼、Q235A 碳鋼、Q235A 不銹鋼、2Cr13 柔性石墨

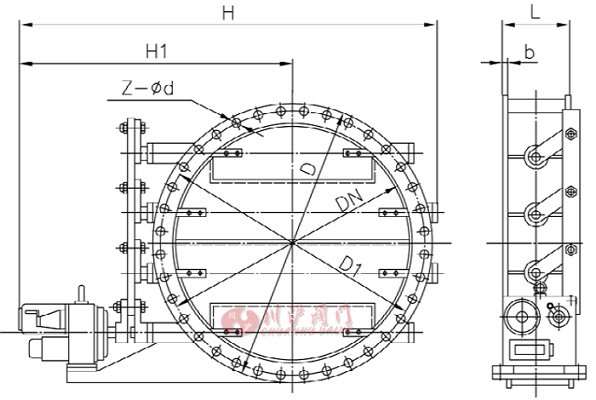

電動圓形百葉閥結構圖

電動圓形百葉閥結構圖

電動圓形百葉閥安裝尺寸

DN L D D1 b Z-d H H1 電動執行器
Electric
actuator
360 180 416 394 8 12-12 840 600 DKJ-310
400 180 500 450 8 12-12 922 652
500 220 600 555 8 20-18 1150 820
600 220 700 655 10 20-18 1250 870
700 240 800 755 10 20-18 1340 920
800 240 930 870 10 24-23 1632 1112 DKJ-410
900 260 1040 970 12 24-23 1720 1162
1000 260 1140 1070 12 28-23 1840 1220
1120 280 1250 1190 12 28-23 2110 1430 DKJ-510
1250 280 1380 1320 14 32-23 2240 1495
1400 300 1530 1470 14 36-23 2370 1570
1500 300 1630 1570 14 40-23 2480 1620 DKJ-610A
1600 320 1730 1670 14 40-23 2660 1745
1800 340 1930 1870 16 44-23 2860 1845
2000 360 2130 2070 16 48-23 3060 1945
2200 445 2335 2292 18 48-23 3220 2030 DKJ-610
2240 380 2370 2310 18 48-23 3330 2095
2500 420 2630 2570 18 52-23 3590 2225
2800 440 2930 2870 18 60-23 3890 2375
3000 460 3130 3070 18 60-23 4090 2475
由于產品改進技術創新參數可能有一定變化，公司不另行通知，咨詢和索要電動圓形百葉閥產品詳細樣本。
  • 電動煙氣蝶閥
  • 冶金閥門
    電動煙氣蝶閥（閥體材質碳鋼、法蘭連接、配多回轉型電動執行器、可用作開關或調節）
  • 電動百葉閥
  • 電動百葉閥
    電動百葉閥（閥體材質碳鋼、百葉式、法蘭連接、配電動執行器、可做開關和調節流量）
  • 盲板閥
  • 冶金閥門
    盲板閥（閥體材質碳鋼、法蘭連接、用于工礦企業、市政、環保等行業的氣體介質系統中）
  • 泄爆閥
  • 冶金閥門
    泄爆閥（閥體材質碳鋼、法蘭連接、帶泄爆片、適用介質壓縮易爆氣體）
冶金閥門說明書 下載

電動圓形百葉閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

電動圓形百葉閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
